Persoonlijke wasmachinevat assemblagelijn voor flexibele automatisering

Name: Persoonlijke wasmachinevat assemblagelijn voor flexibele automatisering
Brand: Persoonlijke wasmachinevat assemblagelijn voor flexibele automatisering
SKU: Persoonlijke wasmachinevat assemblagelijn voor flexibele automatisering
Rating: 4.6 (135 reviews)

Product Details

Place of Origin: China

Certificering: ISO

Payment & Shipping Terms

Minimum Order Quantity: 1 set

Delivery Time: Peak Season Lead Time: 3-6 months, Off Season Lead Time: 1-3 months

Payment Terms: LC, T/T

Vind de beste prijs

Product Details

Product Description

Highlight:

Model NO.:	WM-01-21	Automatische productielijn:	Vergadering
Flexible Production:	Intelligent Manufacturing	Rhythm:	Flow Production Line
Production Scope:	Parts Production Line	Transport Package:	Wooden Cases, Vacuum Packing, Anti-Rust Oil
Trademark:	IDO	Origin:	China
Customization:	Available	Automatisering:	Automatisering
Warranty:	12 Months

Model NO.:	WM-01-21
Automatische productielijn:	Vergadering
Flexible Production:	Intelligent Manufacturing
Rhythm:	Flow Production Line
Production Scope:	Parts Production Line
Transport Package:	Wooden Cases, Vacuum Packing, Anti-Rust Oil
Trademark:	IDO
Origin:	China
Customization:	Available
Automatisering:	Automatisering
Warranty:	12 Months

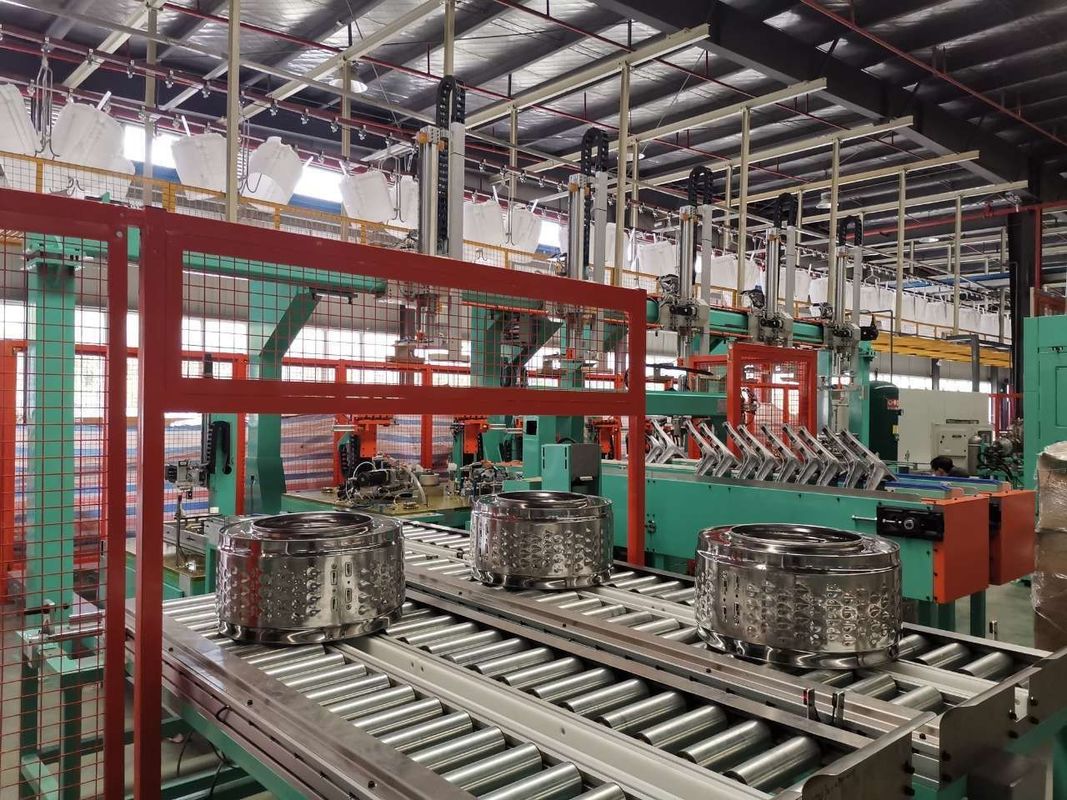

Persoonlijke wasmachinevat assemblagelijn voor flexibele automatisering

Vooraf laadbare wasmachine trommel assemblagelijndoor Wuxi IDO Technology

Customized Washing Machine Barrel Assembly Line with High Quality Vermelding:
1. Cyclus: 25S/p
2.Arbeid nodig: 5 personen

ST1	Laadkar	ST12	Spinnenvoeder
ST2	V-buig- en vergrendelingsnaad	ST13	Voorassemblage van spinnen
ST3	Overdracht	ST14	Schroeven van spinnen op trommel
ST4	Flangen	ST15	Uitloopmeting
ST5	Hoofdstukken voor het opheffen van gaten	ST16	handmatig schroeven van de hefmachine
ST6	Mobiele positioneringsplatform	ST17	Laadkar
ST7	Voorassemblage van de achterkant	ST18	met een vermogen van niet meer dan 10 kW
ST8	Voormontage van de voorkant	ST19	Omdraaien
ST9	Naaien	ST20	Plasmasweismachine
ST10	Positioneringsplatform	ST21	Robot
ST11	Drum spider piercingDrum spider piercing	ST22	Erickson-testmachine

- ST 2V-buigwerk en sluitnaadwerk

Belangrijkste acties:
1Het plaatje wordt in de machine geduwd door het servo-duwmechanisme voor de positionering.
2Buigmessen aan beide zijden beginnen te slaan voor V-buig.
3De armen zijn bestemd voor het rollen van de platen, en de binnenste steun houdt de trommelband stevig vast.
4Begin met het naaien en haal de trommelverpakking na voltooiing uit.

Hoofdstructuur:
1 Plaatsing en vastklem van het materiaal
-Aandrijving: servomotor
- Positioneringsdatum: positioneringsblok
2 V-vormige buiging
-Aandrijving: hydraulisch
- Lift van het knipmes: hydraulisch + schuifregelaar + gidskolom en bus
3 Walsen en sluiten
- Rollende aandrijving: cilinder
- Stevige aandrijving: servo + rolskroef
- Naad aandrijving: hydraulisch + gidskolom en bus
Hoofdparameters:
1- Ruimte dikte: 0,4-0,6 mm (verschillende dikte nodig om de nietten die te wisselen)
2Materiaalbreedte: 300-500 mm
3Maximale treksterkte: 5500N/50mm (standaard testmethode)
4Productie-snelheid: 25s

ST4:Flangen

Belangrijkste acties:

1Na het plaatsen van de trommel op de draagvorm van de flensmachine, ondersteunt de draagvorm de trommel stevig.
2De ondersteunende cilinder daalt en de ondersteunende mal draait.
3De flenstwielgroep voedt zich voor het flensen en keert terug nadat het flensen is voltooid.

Hoofdstructuur:
1 Ondersteuningsvorm
- Vergrendelingsaandrijving: cilinder
- Vergrendelingsmechanisme: verbindingsstaafmechanisme
2 Drumhouder transversaal
-Rotatie aandrijving: versnellingsmotor
-Actuator: tandwiel en ketenmechanisme
3 Klemmen van de trommelhouder
-Clamp aandrijving: cilinder

Hoofdparameters:

1.Materiaaldikte: 0,5 mm, 0,6 mm

2.Materiaalbreedte: 300-500 mm

3.Drumdiameter: 490±0,5 mm (kan aangepast worden)

4.Productiecyclus: 20s

ST9:Voorkant, achterkant, trommelverpakking

Belangrijkste acties:

1.De voorgeassembleerde trommel komt in de profielvorming van de spinslijmmachine

2.De bovenste profielvorm wordt in de voorkant van de hoes verlaagd.

3.Synchrone rotatie omhoog en omlaag drijft de trommel om te draaien, en het naaiwiel voedt de naaiwerking.

4.Na voltooiing van de spinsnijden, keert de bovenste profielster terug.

Hoofdstructuur:
1 Rotatie van de bovenste en onderste profielster
- Servo aandrijving.
- Bewerkingsmechanisme: hoofdas + lager
2 Naaiwielvoeding
- Servo aandrijving.
-Actuator: olievrije schuifplaat + schuifbalk

Hoofdparameters:

1.Drumhoogte: 200-500 mm

2.Drum wrapper dikte: 0,4-0,6 (kan worden aangepast)

3.Drumdiameter: 490±0,5 mm (kan aangepast worden)

4.Productiecyclus: 20s

ST11: Drum spider piercing

Belangrijkste acties:

1.Plaats de trommelverpakking in de profielblokken voor positionering.

2.Het trommeldrukmechanisme beweegt zich naar beneden naar de voorgeschreven hoogte.

3.Het percingsmechanisme begint te werken, daarna gaat het trommelpersmechanisme terug.

Hoofdstructuur:

1 Opheffing van het trommeldrukmechanisme
-Aandrijving: servomotor
- Mechanisme: lineaire module
2 Piercing
-Aandrijving: hydraulisch
-Actuator: olievrije schuifplaat + schuifbalk

Hoofdparameters:

1.Doorboordingsdiameter: 6-8 mm

2.Dikte van het plaatje: 0,4-0,6 mm

3.Drumdiameter: 490±0,5 mm (kan aangepast worden)

4.Cyclus: 15 s

- Nee, dat is niet waar.	Naam	Merken
1	Servomotor	Mitsubishi of Siemens
2	versnellingsmotor	SEW of Siemens
3	met een vermogen van niet meer dan 50 W	Siemens
4	Touchscreen	Mitsubishi of Siemens
5	PLC's	Mitsubishi of Siemens
6	Pneumatisch onderdeel	SMC of Festo
7	Hydraulisch onderdeel	REXROTH
8	Kleefmiddel voor het afgieten	Graco of Nordson
9	Inductie-schakelaar	Omron of SICK of Keyence.
10	Gidsrail en schuifregelaars	HIWIN of THK
11	Lagers	NSK
12	optische roosters	Ziek
13	Robot	ABB of KUKA
